QZ球型支座

QZ球型支座构造特点及功能

QZ球型盆式支座是由上支座板含不锈钢板、下支座板、球冠衬板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防尘结构等组成。本系列产品与普通盆式橡胶支座相比，其转角更大、转动灵活、承载力大、容许位移量大等特点，而且能更好地适应支座大转角的需要。该系列产品被广泛应用于曲线桥、直桥、斜桥及城市立交桥等桥梁工程中。

QZ球型支座产品分类：

球型支座具有承受竖向荷载和各向转动动能，按其水平向位移特性分类为：
A 、双向活动支座：具有多向位移性能，代号DX ;
B 、单向活动支座：承受单向水平荷载，具有纵向位移性能，代号ZX ;
C 、固定支座：承受各向水平荷载，各向均无位移，代号GD 。

QZ球形支座结构型式

球型支座由上支座板（含不锈钢板）、球冠衬板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防尘结构等组成。

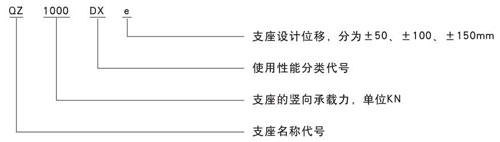

QZ球形支座代号表示方法

QZ球形支座的技术性能

1 、支座反力（竖向承载力）分为16 级；1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000,17500 , 20000KN 。
2 、支座设计转角θ分为0.01 、0.015 和0.02rad （根据需要可增大）。
3 、支座设计位移量
顺桥向：1000 一2500KN   e＝士50 和士100mm ;
3000 一10000KN   e＝士50 、土100mm 和士150mm ;
横桥向（GX 多向活动支座）e＝土20mm
设计位移量根据工程需要可进行变更。
4 、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa 左右时，取值如下：常温（-25 ℃ ~＋60 ℃ ）0 .03   低温（-40 ℃ ~＋40 ℃ ）0.05
5 、支座可承受的水平力：
纵向活动支座（ZX ）横桥向水平力为支座反力的10 %
固定支座（GD）承受水平力为支座反力的10 %
